SSG-12Pro Solid Insulated Ring Network Switchgear

Mubo nga paghulagway:

Detalye sa Produkto

Mga Tag sa Produkto

Ang SSG-12Pro solid insulation ring main unit walay risgo sa pagkapakyas sa insulasyon sama sa SF6 switch, diin ang presyur sa hangin anam-anam nga mikunhod sa ubos nga temperatura.

Ang greenhouse effect gas SF6 gikansela, ug ang tanan nga mga materyales dili makahilo ug dili makadaot nga mga materyales sa pagpanalipod sa kinaiyahan.

SSG-12Pro Solid Insulated Ring Panguna nga Unit Overview

· Ang SSG-12Pro nagsagop sa usa ka three-phase split design, ug ang mga eksternal nga dimensyon niini nagtagbo sa mga kinahanglanon sa national grid standard, ug ang gawas nga nawong sa insulator nagsagop sa usa ka metallization coating nga proseso.

· Ang SSG-12Pro usa ka bag-ong switchgear nga nakapunting sa umaabot nga adunay mga bahin sama sa pagdayagnos sa kaugalingon, wala’y pagmentinar, ubos nga resistensya sa temperatura, miniaturization, flexible splicing, ug pagpanalipod sa kinaiyahan.

· Ang tanan nga conductive nga mga bahin sa sulod sa switch gitakpan sa solid insulating nga materyal.

· Ang nag-unang switch nagsagop sa vacuum arc extinguishing, ug ang isolating switch nagsagop sa tulo ka estasyon nga istruktura.

· Ang kasikbit nga mga kabinet konektado sa solid insulated busbars.

· Ang ikaduhang sirkito nagsagop sa integrated control technology ug nagsuporta sa data transmission function.

Arrangement sulod sa cabinet

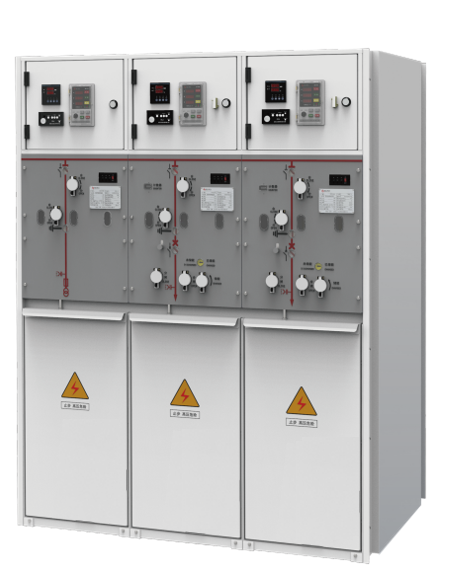

Parallel cabinet mode

Ang bug-os nga insulated, bug-os nga gilakip nga top expansion busbar system gigamit alang sa sayon nga pag-instalar.

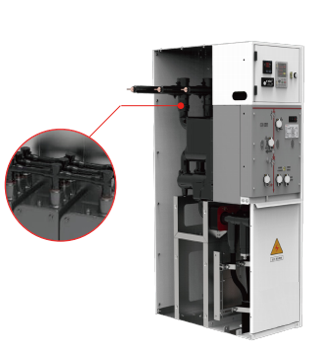

Cable Warehouse

· Ablihi lang ang kompartamento sa kable kung ang feeder nahimulag o nag-ground

· Bushings sumala sa DIN EN 50181, M16 screw koneksyon.

· Ang lightning arrester mahimong ikabit sa likod sa T-cable head。

· Ang usa ka piraso nga CT nahimutang sa kilid sa casing, nga nagpasayon sa pag-instalar sa mga kable ug dili apektado sa mga pwersa sa gawas.

· Ang gitas-on gikan sa lugar sa pag-install sa casing hangtod sa yuta labi pa sa 650mm.

Kanal sa paghupay sa presyur

Kung mahitabo ang internal arc fault, ang espesyal nga pressure relief device nga gibutang sa ubos nga bahin sa lawas awtomatik nga magsugod sa paghupay sa pressure.

Panguna nga Circuit

Bug-os nga sealed operating mekanismo

Ang circuit breaker nagsagop sa usa ka tukma nga mekanismo sa transmission nga adunay reclosing function, ug ang output track sa isolation mechanism kay sinusoidal aron masiguro nga ang closing ug opening positions tukma.Ang lawak sa mekanismo ug ang nag-unang sirkito nagsagop sa usa ka hingpit nga silyado nga disenyo, ug ang sekondaryang kontrol sa sirkito nga koneksyon nagsagop sa usa ka sealed plug structure.Ang switch mahimong ituslob sa tubig sulod sa kapin sa 96 ka oras, hingpit nga makalikay sa mekanismo sa kaagnasan tungod sa gawas nga alisngaw o polusyon sa tubig, mga kapakyasan sama sa pagdumili sa pag-abli ug pagsira, ug pagkadaot sa control circuit, nga miresulta sa paglaktaw sa mga biyahe ug sa kadugayan hinungdan sa dako nga- scale nga pagkawala sa kuryente.

Pagbulag switch

Ang isolating switch nagsagop sa direktang acting type ug gisangkapan sa usa ka spring finger contact structure, nga adunay gamay nga contact resistance, ubos nga temperatura nga pagtaas ug dako nga kapasidad sa pagdala, pagsiguro nga ang bisan unsang switch makatagbo sa mubo nga panahon nga makasukol sa kasamtangan nga 25kA / 4 segundos.

Insulasyon ug sealing nga disenyo

Ang mga hugna nagsagop sa usa ka independyenteng istruktura sa kompartamento aron malikayan ang mga aksidente sa pagbuto tungod sa mga mubu nga sirkito tali sa mga hugna.Ang nag-unang konduktor nagsagop sa usa ka lingin o spherical nga istruktura ug nasangkapan sa taas nga boltahe nga panagang sa gawas.Ang nawong sa insulator gitabonan sa metal ug gisaligan nga kasaligan aron masiguro ang parehas nga pag-apod-apod sa mga high-voltage nga mga natad sa kuryente ug masiguro nga ang polusyon sa gawas wala’y epekto sa sistema sa pagkakabukod.

Solid nga Insulated Switch

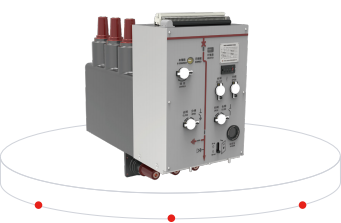

Kinahanglan lang nga i-package sa kustomer ang core unit modules sa kabinete.

Gihatagan namo ang mga kustomer sa usa ka bug-os nga han-ay sa mga drowing sa kabinete, sekondaryang mga drowing sa eskematiko, mga manwal sa produkto, mga materyales nga pang-promosyon, teknikal nga konsultasyon ug uban pang mga serbisyo nga walay bayad.

Ang core unit module mahimong ibaligya nga gilain sa publiko, ug ang tanan nga mga parameter gi-adjust sa lugar sa wala pa mobiya sa pabrika, aron ang mga kustomer dili na kinahanglan nga mag-debug pag-usab.
